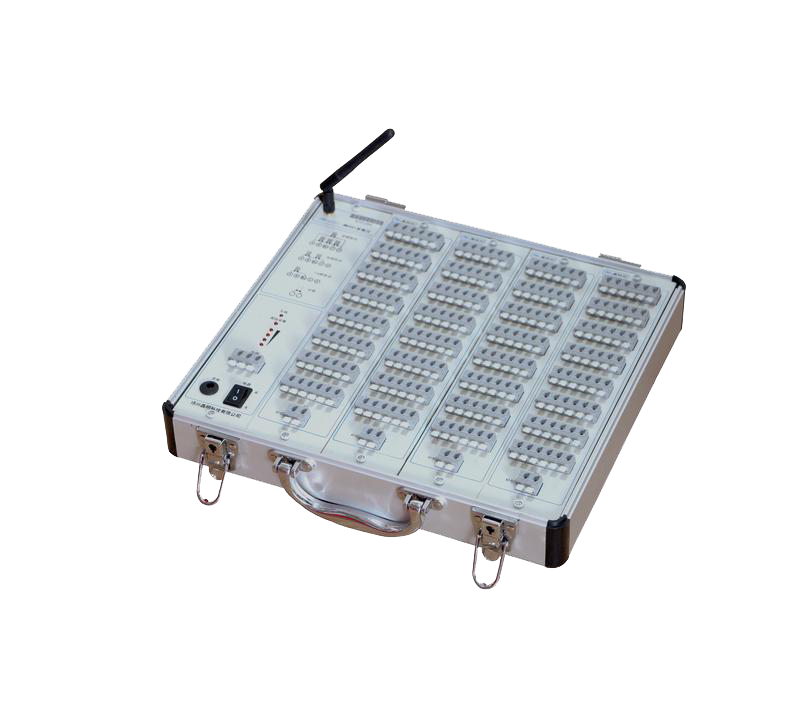

一、概述

揚州晶明科技有限公司采用自主知識產權的第三代靜態應變測試技術，使靜態應變測試的穩定性及現場適應性得到了較大的突破。測點不用連接線、不用短接片，真正地消除了熱電勢的影響，儀器自身不會產生漂移，系統絕/對真實反映應變信號的實際變化；同時系統也具有諸多適應現場測試（如測點利用率、供電方式、組網方式、測試方式、遠程遙測等）的人性化功能。我們的振弦式測試產品和電阻應變式測試產品可以無縫集成于一個測試系統中。支持多種橋路形式及傳感器、支持多種通訊接口的萬/能應變測試系統。

系統采用基于ZigBee協議的自組織、自恢復網絡，網絡具有極高的可靠性。每臺設備具有無線路由功能，設備間傳輸距離視距500米，可以很方便地組成大型強健的無線測試網絡，通過無線路由傳輸距離可達數十公里，特別適合大型橋梁等結構物的測試。

配接JM1813GPRS網關可組成遠程遙測系統

二、應用范圍

?高校實驗室教學實驗（土木工程等力學專/業）

?工程試驗現場（混凝土或鋼結構的靜載強度試驗）

?土木工程、汽車工業、機械工程、軌道交通等領域大型結構集中式結構性能測試（結構強度、疲勞試驗、偽動力試驗）

三、系統特點

?每一測點獨立組橋，支持全橋、半橋、1/4橋（120Ω應變片無補償、公共補償、三線制）、電壓（熱電偶）、電阻及電阻型傳感器（支持三線制）,支持1/4橋導線電阻自動測試、4-20mA變送器等

?多測點設備具四補償片設計，而且可自由配置，適應多種試件或溫度場要求

?電子開關切換測點，真正消除了熱電勢及開關接觸電勢的影響，具有極高的穩定性及回復性

?電池供電、USB、外接直流電源充電，充分適應現場供電要求

?內建完善的充電管理功能，電池容量直觀顯示，支持外接直流電源（太陽能電池）及總線充電

?多種量程可設置，適合各種應變測試

?采用主機+采集單元模式的多通道快速應變測試系統，每個采集單元8通道，一臺主機多可以擴展8個采集單元構成64通道快速應變測試系統。

?采用分布式結構，進口優質按壓端子，方便了現場接線工作

?支持USB、總線組網、ZigBee無線組網、2G/3G/4G遠程遙測等多種測試方式

?高穩定性、高可靠性，適用于長期監測測試

?配套專/業的測試分析軟件，適合各類工程測試

四、系統組成

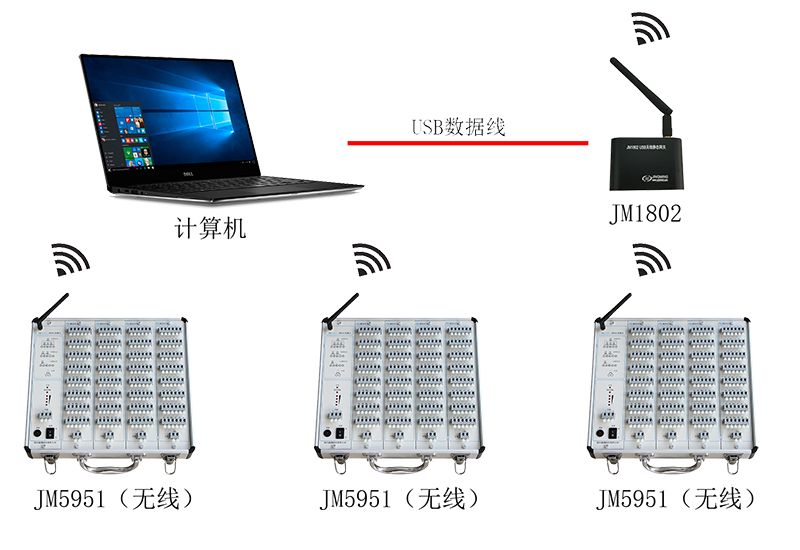

無線連接示意圖

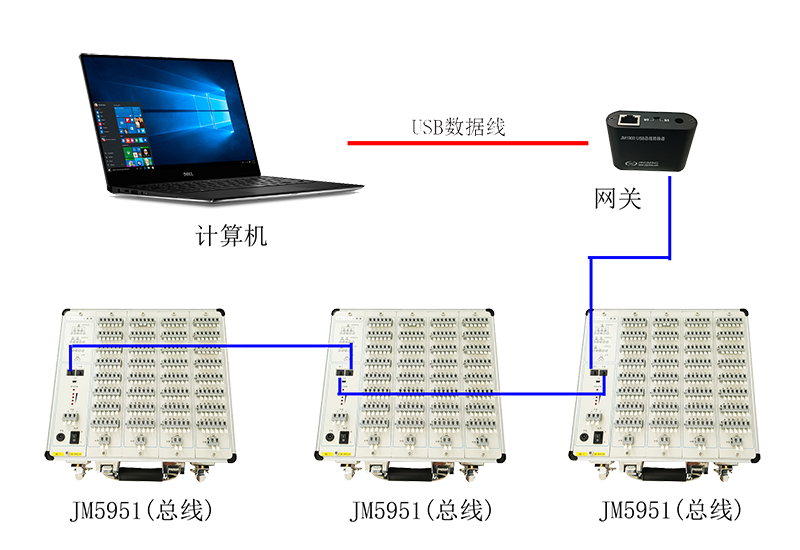

多臺總線連接示意圖

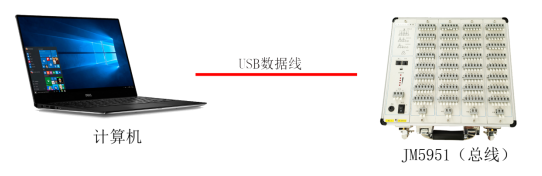

單臺USB線連接示意圖

五、主要性能指標

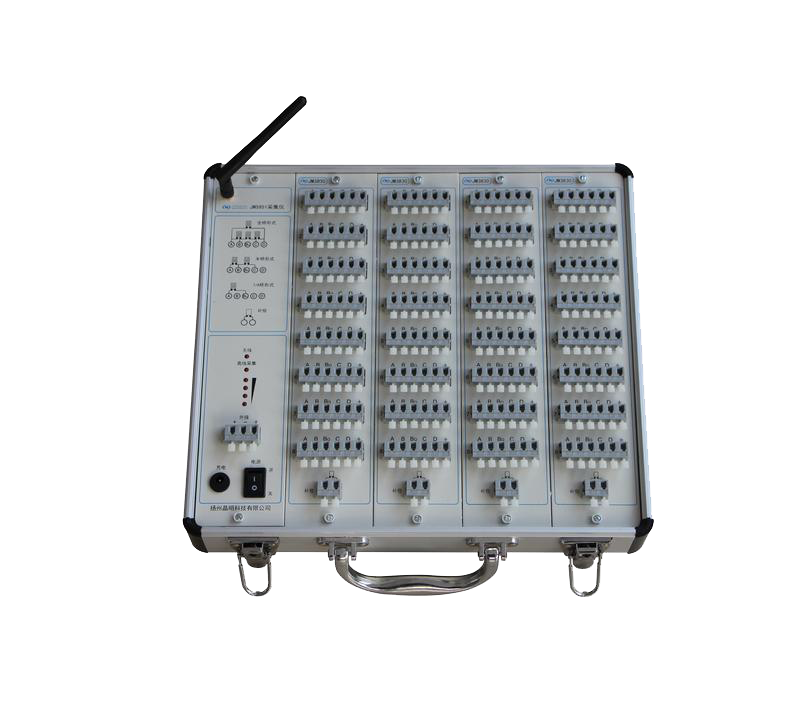

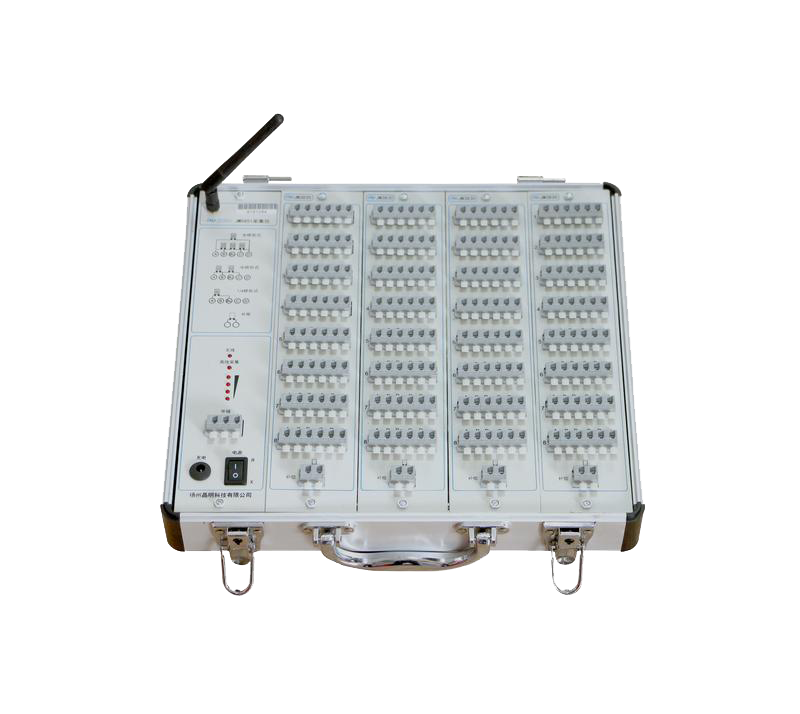

JM5951主要性能指標

1.單臺多64測點，系統支持不低于100臺同時工作

2.支持全橋、半橋、1/4橋（120三線制自補償）、電壓、熱電偶、電阻、熱電阻等的測試，每通道獨立設置

3.供橋電壓：2V

4.量程：±15000με/±30000με/±60000με；小分辨率0.5με

5.進口按壓端子

6.無限可擴展設計

7.適用于應力應變、橋式傳感器、溫度、位移等多種物理量的測試

8.測量精度：±0.2% FS±1με

9.平衡方式：初讀數法

10.平衡范圍：±15000με/±30000με/±60000με（根據量程）

11.靈敏系數設置范圍：無限/制

12.穩定性：溫漂：<1με/℃；時漂：<3με/4h

13.應變片阻值：50 ～ 20000Ω，理論無限/制

14.橋路類型：全橋、半橋、1/4橋（120Ω應變片無補償）、1/4 橋（公共補償片）、三線制自補償應變片、電壓輸入(熱電偶)、電阻及電阻型傳感器（支持三線制）、4-20mA變送器等

15.橋路設置方式：每通道獨立設置

16.電壓輸入范圍：0～±1V多檔可設置

17.AD位數：24bits

18.內置可充電鋰離子電池，可邊充電邊工作

19.無線

a.通訊協議： IEEE802.15.4/ZigBee通訊協議

b.天線：外接

c.傳輸距離：設備間視距500米，多設備間路由可達數十公里

20.系統容量：系統支持多個網絡系統同時工作，單個網絡系統支持不少于256臺設備

21.電池容量：11.1V/4.5AH

22.功耗：11.1V/0.3A（32通道）

23.使用環境: GB6587.1-86-Ⅱ

24.結構形式：箱式

25.尺寸(L*W*H,mm)：320*300*80

26.重量：3.8Kg

JM1802 USB 網關主要性能指標

1.連接接口：miniUSB

2.通訊接口：USB

3.工作電源：計算機USB口供電

4.無線：

a)通訊協議：符合IEEE802.15.4/ZIGBEE通訊標準

b)支持節點容量：256

5.總線：

a)通訊接口類型：RJ45

b)通訊總線類型：RS422

c)外接電源供電范圍（可根據需要接入）：9～36VDC

d)支持節點容量：128

6.有線/無線工作方式選擇：微型撥動開關

7.重量：70g

8.外形尺寸(L×W×H,mm):70×55×24
